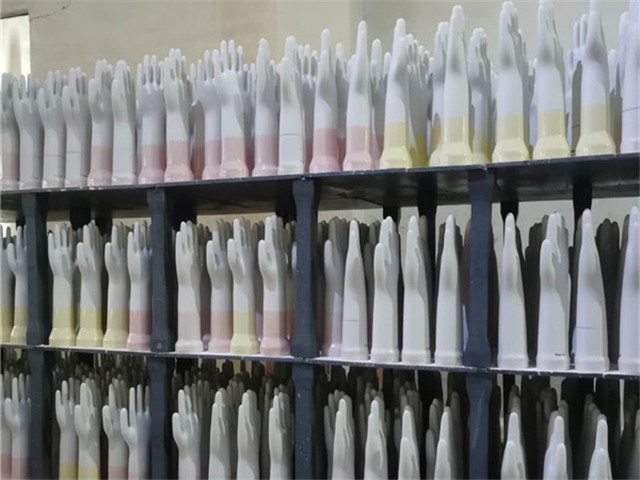

用煤矸石替代氧化鋁研制陶瓷質(zhì)手套模具，配方中煤矸石的加入量以30%-35%為佳。

        煤矸石屬于推廣使用的三廢材料之一，采用煤矸石為主料，燒成溫度由過(guò)去的1350℃高溫降低至1250℃，降低了陶瓷手模，增高了產(chǎn)品的附加值和經(jīng)濟(jì)效益。

        用煤矸石替代氧化鋁制作高強(qiáng)耐堿陶瓷質(zhì)手套模具，減少了原料的球磨時(shí)間，由原來(lái)的24小時(shí)減少至15小時(shí)，效果顯著。

        用煤矸石替代氧化鋁制作的高強(qiáng)耐堿陶瓷質(zhì)手套模具耐堿性大幅增高，使用壽命由過(guò)去的6個(gè)月增高到1年以上。

        引入少量含鎂礦物，使產(chǎn)品在高溫反應(yīng)中生成一定量的膨脹系數(shù)小的堇青石晶體，從而增高其耐熱震性能。
